En bref:sur24 septembre 2026, un projet-sur mesureÉcran trommel mobile WTS0820a quitté notre atelier de Zhengzhou pourFrance. Il ne s'agit pas d'un filtre à sol avec une nouvelle couche de peinture - c'est un système de séparation en deux -pourcoquilles et noyaux d'arachides: unTambour de criblage 800 × 2000 mmdimensionne le matériau, et unventilateur de vannage intégrépuis divise les grains des coquilles par densité. Noté jusqu'à20 m³/h, entièrement remorquable, poids total de la machine jusqu'à1 100 kg.
La plupart des projets de criblage portent sur la taille des particules : terre, sable, compost, granulats. Celui-ci ne l’était pas. La matière première de notre client estcoquilles d'arachide mélangées à des noyaux d'arachide entiers et briséstout droit sorti du processus de bombardement, et l'objectif était simple à dire mais difficile à atteindre -retirer les cacahuètes de leur coque, proprement, avec le moins de casse possible. Un écran à tambour seul ne peut pas le faire. C'est pourquoi ce WTS0820 a été repensé autour d'un deuxième principe de séparation :air.

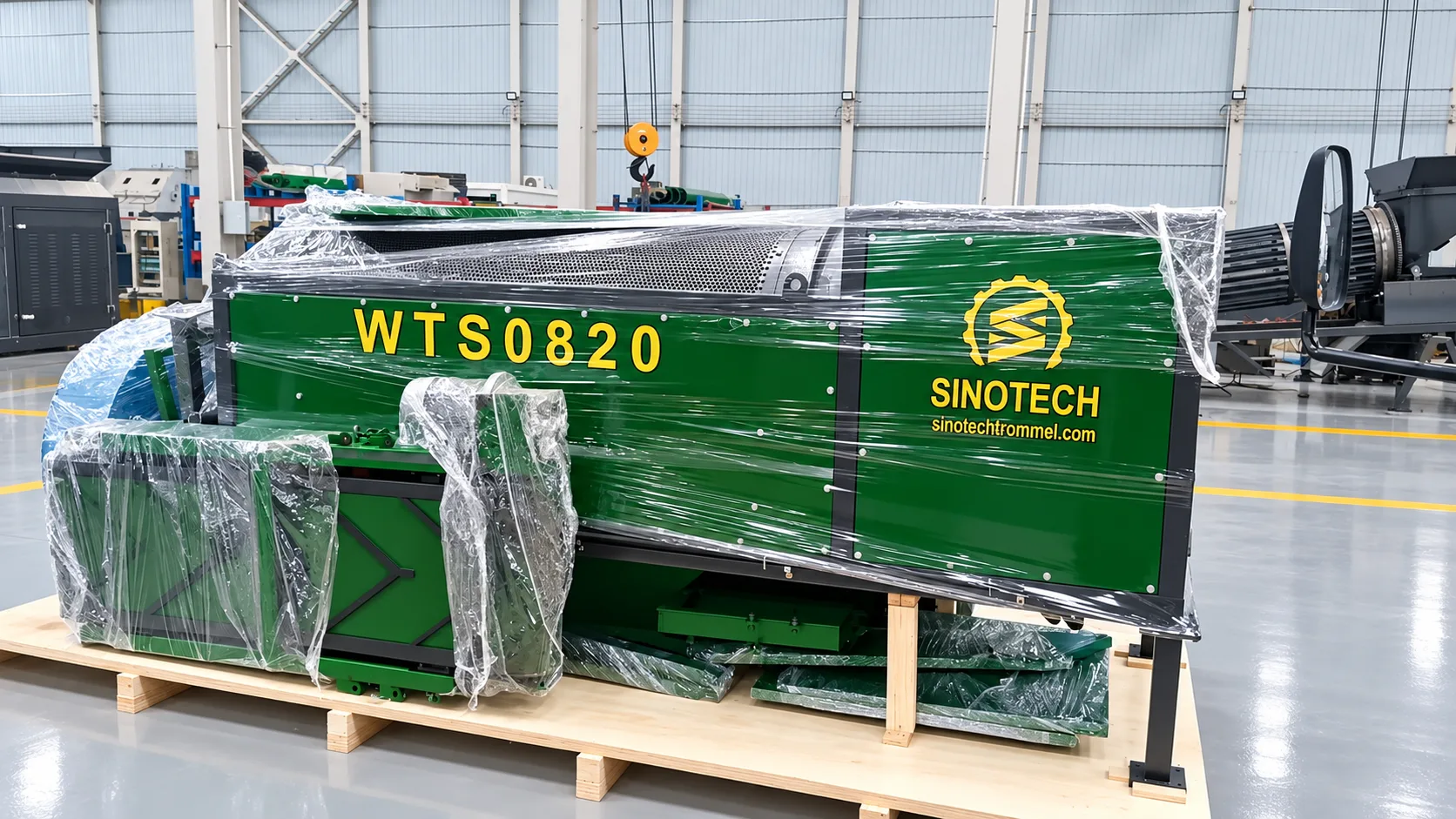

Écran trommel mobile WTS0820 personnalisé avec ventilateur de vannage pour la séparation des coquilles d'arachide avant expédition
Pourquoi les coques d'arachide sont l'un des matériaux les plus difficiles à filtrer
Les noyaux et les coques d’arachides sont de taille proche les unes des autres après le décorticage, et ce simple fait brise la logique habituelle de sélection. Un tamis à trommel sépare le matériau par ouverture : tout ce qui est plus petit que le trou passe à travers, tout ce qui est plus grand se déplace vers l'extrémité de décharge. Lorsque vos deux produits sont placés dans lemêmebande de taille, l'écran ne peut pas les distinguer - les grains et les fragments de coquille passent par les mêmes ouvertures et ressortent mélangés des deux côtés.
Trois autres comportements matériels aggravent la situation dans la pratique :
- Les coquilles sont légères et volumineuses.Les coques d'arachide représentent environ un quart à un tiers du poids récolté et pèsent à peine quelque chose pour leur volume, elles se comportent donc très différemment de l'alimentation minérale dans un tambour rotatif - elles flottent, culbutent et dérivent plutôt que de se déposer.
- Les coquilles sont fibreuses et feuilletées.Contrairement au sable arrondi ou au gravier, les fragments de coquilles sont plats, crochus et imbriqués. Ils franchissent les ouvertures du tamis, aveuglent le maillage et réduisent la zone ouverte en quelques minutes si le tambour n'est pas configuré pour eux.
- Les grains sont fragiles.Le « remède » habituel pour le criblage difficile - plus de vitesse du tambour, plus de portance, plus d'agitation - fissures et fend les grains d'arachide. Le dépistage agressif résout le problème de la coque en créant un deuxième problème, plus coûteux.
Ajoutez à cela l'humidité saisonnière, la poussière dans des conditions sèches et le fait que le client devait déplacer la machine entre les zones de stockage et les sites en bordure de champ, et il devient clair pourquoi il n'a pas été possible de répondre à cette demande avec un modèle de catalogue standard.
Échantillon d'aliment de noyaux et de coquilles d'arachide utilisé pour configurer le maillage du tamis du trommel WTS0820 et le débit d'air
La réponse technique : écran pour la taille, vanne pour la densité
La solution que nous avons conçue pour ce client se distingue endeux étapes, en un seul passage, sur une seule machine.
Étape 1 - Criblage du tambour : nettoyer l'alimentation et régler la fenêtre de particules
- Le matériau entre par letrémie d'alimentation articulée, dont la conception pliable élargit l'ouverture de chargement afin qu'un petit chargeur puisse alimenter la machine rapidement. À l'intérieur duTambour de 800 mm de diamètre × 2000 mm de long, des lames en spirale soulèvent et transportent le matériau le long de la surface de criblage de 5 m². Cette étape effectue trois tâches à la fois : elle laisse tomber tôt la poussière fine et la poudre de coquille brisée, elle transporte les pierres, les morceaux de tiges et les gousses non battues vers la décharge surdimensionnée, et elle présente un mélange de grains-et-de coquille raisonnablement uniforme à la deuxième étape.
Étape 2 - Éventail de vannage : séparé par densité et non par taille
- C’est la partie qui fait fonctionner le projet. Après le tambour, le matériau tombe à travers unchambre de vannage alimentée par un ventilateur réglable. L'air est le deuxième principe de séparation : un flux d'air contrôlé soulève lefragments d'obus légers, plats et à forte traînée-et les transporte dans la décharge de l'obus, tandis que lenoyaux d'arachide plus denses et plus rondsconserver suffisamment d'élan pour passer à travers la colonne d'air dans la goulotte à grains.
- Étant donné que le point de coupure entre "emporté" et "goutte à travers" dépend de la variété spécifique du client, du niveau d'humidité et du taux de coques cassées, le ventilateur est équipé d'unregistre d'air réglable. Au lieu de-reconcevoir la machine chaque saison, l'opérateur ajuste un paramètre. Il s'agit d'un choix de conception délibéré : il déplace la variabilité d'un produit naturel hors de la structure en acier et vers un ajustement que le client peut effectuer lui-même.
Flux de séparation des coques d'arachide sur le WTS0820 : taille dans le tambour, densité dans la chambre de vannage.
Communication des exigences : comment les « coquilles de cacahuètes » sont devenues un modèle de vannage
Les projets de sélection personnalisée échouent rarement lors de l'atelier - ils échouent dans le brief. Avant que l'acier ne soit coupé, nous avons travaillé sur le matériau avec le client, une question à la fois, et chaque réponse modifiait le dessin. C'est ce disque.
| Point de communication | Entrée / spécification | Ce que cela a changé dans la conception |
|---|---|---|
| Matériau cible | Coquilles d'arachides confirmées mélangées à des noyaux d'arachides entiers et brisés, directement sortis du processus de décorticage | Il ne s’agit pas d’un aliment minéral ou composté. Les grains et les coquilles reposent dans lebracelet de même taille, donc une séparation basée sur une taille unique-ne peut pas les diviser - un deuxième principe de séparation a dû être intégré. |
| Objectif de séparation | Cacahuètes confirmées séparées des coques - deux flux propres, pas un tas mélangé | La sortie a été conçue comme deux flux à partir du tout premier croquis : une goulotte de déchargement des grains, plus une sortie de coque séparée sur la chambre à air. |
| Parcours technique convenu | Confirmé Ajouter une structure de vannage avec ventilateur au cribleur mobile | Unchambre de vannage-à air réglablea été conçu après le tambour - séparation par densité au lieu de séparation par taille. |
| Plateforme de machines | Mobile confirmé WTS0820 | Tous les travaux personnalisés ont été conçus sur le châssis mobile WTS0820 : châssis remorquable, dispositif de traction, roues pivotantes et trémie d'alimentation articulée, avec un poids total de la machine maintenu à un maximum de . 1 100 kg. |
| Comportement du matériau | Évaluation technique Les obus sont légers, volumineux, fibreux et facilement aéroportés. les grains sont denses et fragiles | Le vannage a été sélectionné plutôt qu'un criblage-à vitesse plus élevée ou vibrant, et le tambour a été spécifié avecpales en spirale à faible-soulèvementpour limiter la casse du noyau. |
| Débit horaire | La spécification standard WTS0820 est évaluée jusqu'à 20 m³/h sur une surface de criblage de 5 m² | Si un débit plus élevé est requis, le même concept en deux étapes -s'adapte au WTS1022/WTS1230/WTS1550. |
| Alimentation électrique du site | Spécification standard Puissance totale d'entraînement du tambour 2,2 kW | Un petit générateur ou une alimentation ordinaire du site suffit - pas de gros travaux électriques sur le site. |
| Contrôle de la poussière | Spécification standard La manipulation de coques sèches génère de la poussière fine | La chambre de séparation d'air-est fermée, avec un capot anti-poussière au-dessus de la sortie, afin que la fine poussière de coquille puisse être capturée au lieu de se propager dans la cour. |
Comment s'est déroulée la communication
- Brief client- matériel : coques d'arachide avec noyaux entiers et cassés ; objectif : séparer les cacahuètes des coques.
- Examen du matériel- résultat du bombardement évalué pour la fraction de coque, la bande de taille du noyau et la fragilité du noyau.
- Solution proposée- le dépistage des tambours seul a été jugé insuffisant ; une scène de vannage posée sur la table.
- Conception confirmée- structure de vannage avec ventilateur intégré au mobile WTS0820.
- Construire et tester- paramètres d'ouverture de maille et-de registre d'air définis et vérifiés lors du test en usine.
- Expédition- chargement et expédition de conteneurs vers la France.
Points forts de l'ingénierie personnalisée
| Module de configuration | Solution personnalisée | Bénéfice opérationnel |
|---|---|---|
| Étape de criblage de fûts | Tambour de 800 × 2000 mm avec une surface de criblage de 5 m² ; ouverture de maille sélectionnée pour la répartition de la taille des arachides et des coquilles de ce client | Élimine la poussière, les fines et les matières surdimensionnées avant la séparation de l'air, et présente un mélange uniforme de grains-et-de coquilles à l'étape de vannage. |
| Ensemble de ventilateurs de vannage | Ventilateur intégré alimentant une chambre de séparation d'air fermée-, avec un registre d'air réglable | Sépare par densité là où le tamisage par taille seul ne peut pas - le point de coupe est adapté à la variété, à l'humidité et au rapport de coquilles cassées-. |
| Tambour interne en spirale | Les lames en spirale à faible levée-acheminent le matériau de manière constante le long du tambour. | Réduit la casse des grains par rapport à une agitation élevée ou à un criblage vibrant. |
| Double décharge | Goulotte d'évacuation des grains + sortie coque séparée avec capot anti-poussière | Deux flux de produits propres en un seul passage, sans-retraitement ni tri secondaire. |
| Trémie d'alimentation à charnière | Trémie pliable qui élargit l'ouverture de chargement | Alimentation plus rapide avec un petit chargeur, tout en restant compact pour le transport. |
| Châssis mobile | Dispositif de traction et roues pivotantes sur châssis tractable | Un remorqueur et un opérateur - la machine travaille en bordure de champ, dans la cour ou dans l'entrepôt. |
| Système d'entraînement | Moteur de 2,2 kW avec réducteur entraînant les rouleaux porteurs | Faible consommation électrique, peu de pièces d’usure, maintenance locale facile. |
Ventilateur de vannage réglable et chambre de séparation d'air sur la machine de séparation de coquilles d'arachide WTS0820
Spécifications WTS0820 telles que configurées pour ce projet
| Paramètre | WTS0820 |
|---|---|
| Diamètre du trommel | 800 millimètres |
| Longueur du trommel | 2000 millimètres |
| Surface de criblage | 5 m² |
| Capacité | jusqu'à 20 m³/h |
| Puissance totale | 2,2 kW |
| Poids | maximum. 1,100 kg |
| Mobilité | Dispositif de traction mobile - et roues pivotantes |
| Médias de dépistage | Ouverture de maillage personnalisable ; ouverture finale réglée pour la séparation du noyau et de la coque de l'arachide |
| Séparation de l'air | Ventilateur de vannage avec registre réglable - ajout personnalisé pour ce projet |
| Possibilités | Convoyeur latéral pour le stockage |
Capacités standard de la série WTS pour référence : WTS1022 (1 000 × 2 200 mm, 8,2 kW), WTS1230 (1 200 × 3 000 mm, 10,6 kW), WTS1550 (1 500 × 5 000 mm, 20 kW). Tous les détails sur la page écran du trommel mobile WTS0820.
Maille de tambour de trommel et lames en spirale configurées pour le criblage de coquilles d'arachide dans le WTS0820
Ce que valent réellement les deux flux de sortie
La séparation ne représente que la moitié de la valeur. Ce qui sort de cette machine ne sont pas des « déchets traités » -, ce sont deux produits que le client peut vendre ou utiliser.
- Nettoyer les noyaux d'arachide-cacahuètes à faible-cassabilité, sans coque-prêtes pour la torréfaction et la production de collations, le pressage de l'huile, la sélection des graines, le beurre de cacahuète ou la confiserie, selon la qualité.
- Un ruisseau de coquilles d'arachide propre- utilisable comme combustible de biomasse, litière pour animaux ou agent de remplissage alimentaire, substrat de culture et amendement du sol, et comme matière première pour une transformation ultérieure. Les coques d'arachide représentent environ un quart du poids de la récolte récoltée, soit plus de 10 millions de tonnes par an dans le monde, et sont encore largement brûlées dans les champs ou laissées comme déchets.
C’est généralement dans ce deuxième volet que réside l’analyse de rentabilisation. Un client qui peut vendre ou réutiliser une fraction de coque propre - au lieu de payer pour manipuler un résidu mélangé - récupère la valeur d'un matériau dont le traitement coûtait auparavant de l'argent, et la même machine qui nettoie les cacahuètes le fait.
Noyaux et coques d'arachide séparés évacués par le tamis mobile WTS0820 avec ventilateur de vannage
Principaux avantages de cette configuration
- Deux principes de séparation, un seul passage.Taille dans le tambour, densité dans le flux d'air - la machine résout un problème qu'une machine de criblage-ne peut physiquement pas résoudre.
- Noyaux protégés.Un tambour en spirale doux et une séparation à base d'air-signifient que la séparation se fait par le flux d'air et non en battant le produit contre un écran.
- Réglez-le, ne le reconstruisez pas.Le registre d'air réglable absorbe les changements de variété, d'humidité et de rapport de coque - un réglage, pas de nouvelle machine.
- Véritablement mobile.Max. 1100 kg sur un châssis remorquable avec dispositif de traction et roues pivotantes, de sorte qu'une unité dessert plusieurs cours ou sites-en bordure de champ.
- Faible coût de fonctionnement.Une puissance d'entraînement totale de 2,2 kW et aucun travail électrique lourd - un petit générateur suffit.
- Maille personnalisée et flux d'air personnalisé.Les deux variables sont définies sur le matériau du client plutôt que sur une valeur par défaut du catalogue.
- Utilisable.Un simple entraînement de moteur-réducteur et des rouleaux porteurs, soutenus par un service de réparation et une assistance en matière de pièces de rechange 24h/24 et 7j/7.
Trommel mobile WTS0820 personnalisé avec ventilateur de vannage chargé dans un conteneur pour expédition en France
Questions fréquemment posées
Q : Un tamis à trommel peut-il réellement séparer les grains d’arachide des coquilles d’arachide ?
R : Pas tout seul. Les noyaux et les fragments de coque brisés se situent souvent dans la même plage de taille, donc un écran basé sur l'ouverture-passe les deux et ressort mélangé. Sur ce projet, le tambour trommel gère le travail basé sur la taille - la poussière, les fines et les surdimensionnés - tandis qu'un ventilateur de vannage intégré divise le véritable noyau/coque par densité.
Q : Pourquoi ajouter un ventilateur au lieu de simplement installer un maillage plus petit ?
R : Un maillage plus petit ne fait que réduire la fenêtre de taille ; il ne sépare pas deux produits de taille similaire. Cela accélère également l'aveuglement, car les fragments de coquille fibreuse comblent les petites ouvertures et poussent les grains plus fort contre l'écran. La séparation de l’air fonctionne sur une propriété physique différente, elle réussit donc là où la taille seule ne peut pas le faire.
Q : Cette machine brisera-t-elle les noyaux d'arachide ?
R : Conserver les noyaux intacts était une contrainte de conception dès la première esquisse. Le tambour utilise des pales en spirale à faible portance-qui transportent le matériau plutôt que de le projeter, et la séparation finale est effectuée par flux d'air au lieu d'une agitation mécanique contre le tamis.
Q : Combien de temps le WTS0820 traite-t-il par heure ?
R : Le WTS0820 est évalué jusqu'à 20 m³/h sur une surface de criblage de 5 m², avec une puissance totale de 2,2 kW et un poids de machine de max. 1 100 kg. Le débit réel sur les arachides et les coques dépend de la densité apparente, de l'humidité et de la propreté du flux de grains, le chiffre de travail est donc confirmé sur votre propre matériel.
Q : Peut-il être configuré en fonction de ma variété d’arachide et de mon niveau d’humidité ?
R : Oui. Deux variables sont personnalisées par projet : l'ouverture du maillage du tambour et le réglage du registre d'air-sur le ventilateur de vannage. Les variétés qui diffèrent par la taille des grains et l'épaisseur de la coque sont traitées en modifiant ces deux valeurs plutôt qu'en remplaçant la machine.
Q : Est-il suffisamment mobile pour desservir plusieurs sites ?
R : Oui. Le WTS0820 repose sur un châssis remorquable doté d'un dispositif de traction et de roues pivotantes, utilise une trémie articulée pliable qui le maintient compact pendant le transport et reste à un poids maximal de . 1100 kg - afin qu'une unité puisse se déplacer entre les cours, les entrepôts et les sites en bordure de champ- derrière un véhicule normal.
Q : De quelle alimentation la machine a-t-elle besoin ?
R : La puissance totale d'entraînement est de 2,2 kW, donc un petit générateur ou une alimentation de site ordinaire est suffisant. Aucune installation électrique dédiée à haute-puissance n'est requise, ce qui est important lorsque la machine est utilisée dans des endroits éloignés.
Q : À quoi servent les coquilles de cacahuètes séparées ?
R : Un flux de coquilles propres peut être utilisé comme combustible de biomasse, litière pour animaux ou agent de remplissage alimentaire, substrat de culture et amendement du sol, ou vendu comme matière première pour un traitement ultérieur. Les coques d'arachide représentent environ un quart de la récolte récoltée en poids - plus de 10 millions de tonnes par an dans le monde - et sont encore largement brûlées dans les champs ou jetées comme déchets mélangés.
Dites-nous votre matériau - nous concevrons la séparation autour de celui-ci
Chaque projet de projection personnalisé part du matériel et non du catalogue. Envoyez-nous ces trois éléments et nos ingénieurs vous proposeront un modèle recommandé, une spécification de maillage, un paramètre de débit d'air-et un devis - de la même manière que cette machine de séparation de coquilles d'arachide a été spécifiée.
ÉTAPE 1
- Votre matériel et ce dont vous avez besoin sont séparés -, par exemple "coquilles d'arachide mélangées à des grains", "compost humide", "terre végétale avec des pierres".
ÉTAPE 2
- Conditionnez et ciblez le niveau d'humidité de -, ainsi que le débit horaire que vous devez atteindre.
ÉTAPE 3
- Conditions du site - installation mobile ou fixe et puissance disponible sur site.
